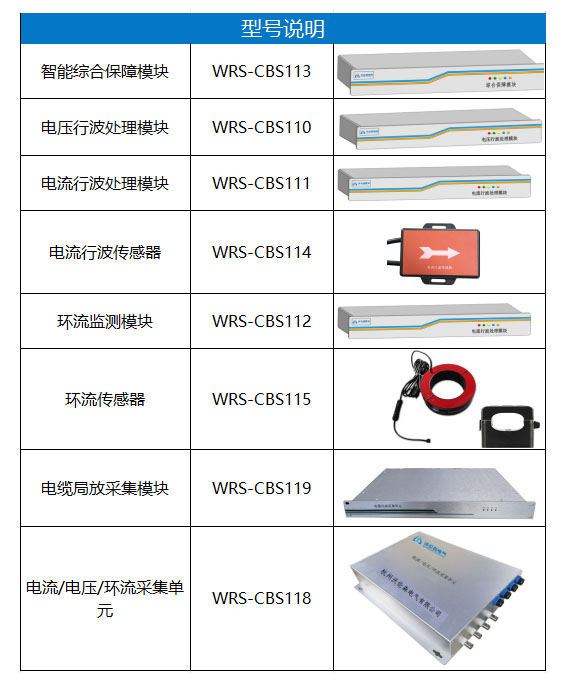

WRS-CBS11X系列电缆在线故障预警及定位系统

有。系统利用电压行波与电流行波故障测距技术，故障点定位精度可达 2.12 米，测试盲区 ≤5m、单端测距范围 ≤20km。故障发生后只需在定位点附近极小范围开挖，大幅减少破路面积和抢修时间。

系统实时监测每条电缆回路的运行状态，对主绝缘故障自动进行故障选线（回路定位），选线准确率 ≥99%，直接告诉您是哪一条回路需要停电检修，不用逐根排查。

WRS-CBS11X 正是为把电缆线路从"定期检修"转向"状态检修"而设计。它持续监测绝缘状态与放电趋势，只在确有隐患时才安排检修，既减少计划停电时间，又降低高压预防性试验对电缆的损伤，运维更有的放矢。

系统支持"电子值班"实现无人值守：报警信息及设备工作状态通过微信小程序推送至相关人员，配合主站后台的弹窗、声音、系统图故障线路闪烁等多重报警，即使凌晨出事也能第一时间通知到人。

以下场景价值最明显：①供电连续性要求高、怕突发停电停产的场合；②电缆线路长、回路多、人工巡检难以覆盖的场合；③电缆敷设在地下、隧道、综合管廊等开挖定位困难的场合；④运维人员少、站点分散、需要集中管理与无人值守的场合；⑤希望以"状态检修"替代"定期检修"、降低试验损伤的企业。

主要效益有三点：减少计划停电时间（按需检修而非定期全停）；降低高压预防性试验对电缆的损伤（减少不必要的耐压试验）；为状态检修提供可靠依据，让检修从"盲修"变"精修"，节省人力与抢修成本。

人工巡检是间断的、依赖经验，且夜间与隐蔽缺陷容易漏看；WRS-CBS11X 是 7×24 小时在线监测，自动采集行波与稳态分量、自动分级预警、自动选线定位，并把历史数据永久存储，可随时回溯分析，弥补人工巡检的盲区与滞后。

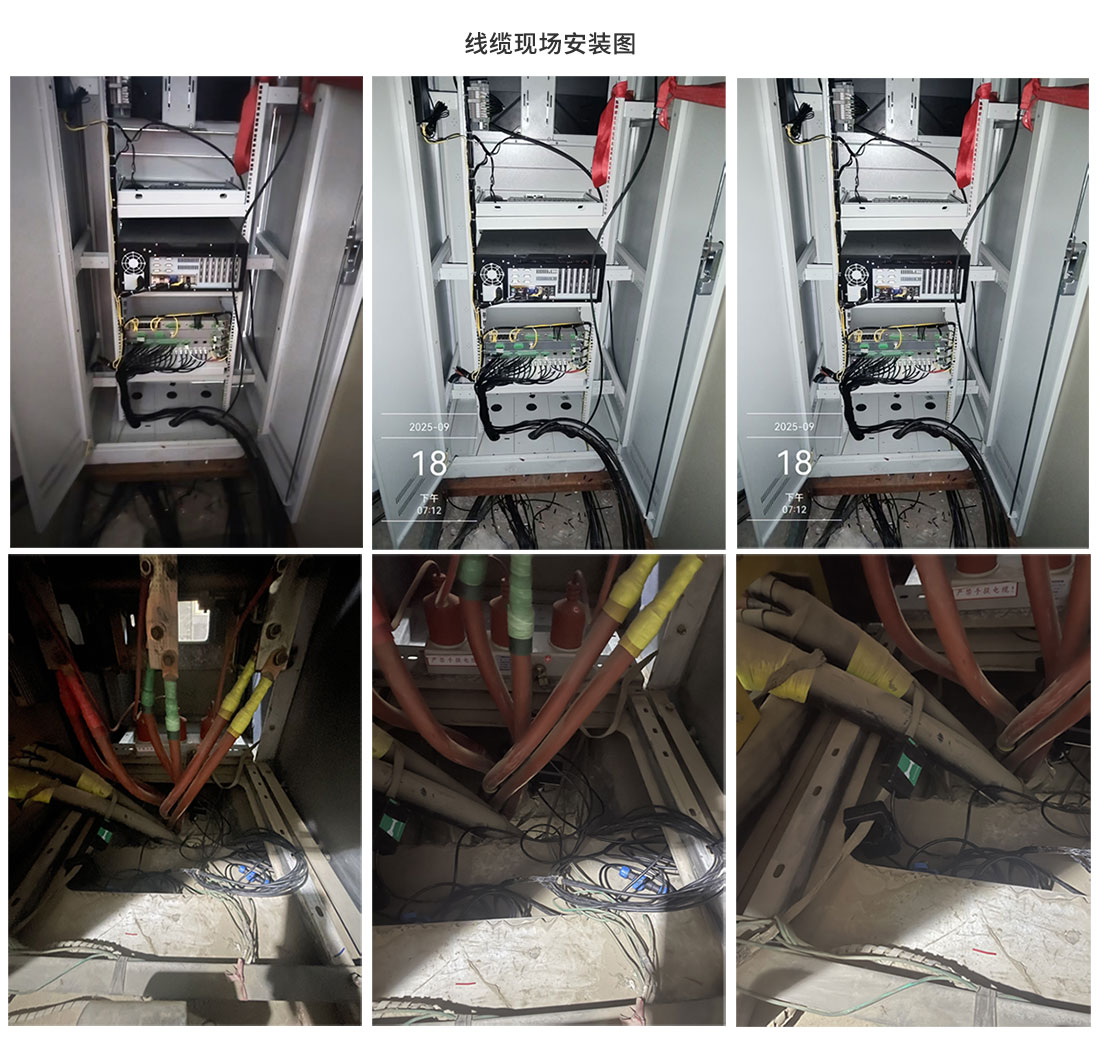

系统采用在线加装思路，不影响电缆正常运行即可部署监测单元。监测单元与系统装置之间用 RJ45 通讯，系统与云端用无线 4G 通讯，最大可组网 253 台监测单元，可按电缆回路数量灵活扩容，适合分期、分批建设。

按电缆异常严重程度分三级预警，以瞬时燃弧放电量为主要判据：

红色预警的触发逻辑是"放电量升至 5000~8000 微库且触发频率持续加快"，这是电缆绝缘临近失效的典型前兆。系统据此提示"24 小时内可能故障"，目的是争取抢修窗口；一旦进入红色预警，厂家建议立即停电检修，避免故障扩大。

支持多重报警：主站后台一次系统图故障线路闪烁、弹窗报警、声音报警，以及微信小程序推送报警。配合"电子值班"功能，报警实时推送给相关人员，适合无人值守场景。

能。系统定位精度 2.12 米、测试盲区 ≤5m、电流单端测距范围 ≤20km，可在系统图上直接标出故障点位置，指导抢修人员在极小范围内精准开挖，避免大面积破路。
